עיצוב דיור מחנה מכולות מודולרי לאתר כרייה להכיל יותר מ-600 עובדים

עיצוב דיור מחנה מכולות מודולרי לאתר כרייה



זה מתאר הצעה עיצובית מפורטת (מותאמת אישית על ידי CBC) לפרויקט דיור מחנה מכולות מודולרי באתר כרייה. מטרת התכנון היא להכיל 50 חדרים יחידים לאנשי ניהול ו-600 עובדים (300 חדרים בתפוסה זוגית-) בתוך מבנה של שלוש- קומות הכולל מודולים מחוברים- ארוכים עם דלתות בקצוות קצרים, הפונות זה לזה על פני מסדרון מרכזי. התכנון משלב קירוי פלדה קל ומערכות זרימה יעילות.



דיור ניהול: 50 חדרים-ליחיד

דיור עובדים: 600 עובדים → 300 חדרים- זוגיים

סה"כ מודולים נדרשים: 50 (יחיד) + 300 (כפול)=350 מודולים

גובה בניין מקסימלי: 3 קומות

מידות מודול:

רוחב: 2.438 מ'

אורך: 6,000 מ'

גובה: 2.700 מ'

כל מודול כולל:

גג משולב ורצפה טרומית

4 עמודי פינה

לוחות קיר:

צדדים ארוכים (2 צדדים): 5 פנלים כל אחד → 10 פנלים

צדדים קצרים (2 צדדים): 2 פנלים כל אחד → 4 פנלים

סה"כ לוחות קיר לכל מודול: 14 לוחות (לוחות סנדוויץ' בעובי 75 מ"מ)

חלונות ודלתות-מותקנים מראש בלוחות קיר

חדר רחצה משולב המתאים ל-1-2 דיירים





העיצוב המותאם מתמקד במקסום יעילות החלל, הבטחת בטיחות ונוחות, והקלה על פריסה מהירה ומדרגיות. על ידי יישור מודולים לאורך הצדדים הארוכים שלהם (6 מ'), הפריסה משיגה טביעת רגל קומפקטית יותר, מסדרונות קצרים יותר ליציאה טובה יותר ומראה אחיד עם כיסוי גג פלדה קל.

יתרונות עיצוב

ניצול שטח יעיל: מסדרונות קצרים יותר מצמצמים את מרחקי ההליכה ומשפרים את הגישה.

בטיחות ופיקוח: מסדרון מרכזי מבטיח נראות ושליטה ישירה.

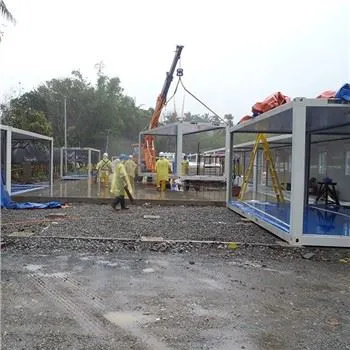

פריסה מהירה: מודולים מוכנים ושיטות בנייה סטנדרטיות מאפשרים הרכבה מהירה.

מדרגיות: ניתן לשכפל עיצוב בקלות כדי להרחיב את הקיבולת לפי הצורך.





כל בלוק מורכב משתי שורות מקבילות של מכולות, עם דלתות הפונות זו לזו על פני מסדרון מרכזי. ממדי מפתח כוללים:

מֶשֶׁך: 48.76 m

עוֹמֶק: 13.8 m

גוֹבַה: ~8.7 m

שטח הרצפה הכולל לגוש הוא כ-2,019 מ"ר, כאשר שלושה בלוקים בהיקף כולל של כ-6,057 מ"ר.







כל מודול ללא שינוי:

קומה טרומית 1

גג משולב אחד (עליון מודול)

4 עמודי פינה

14 לוחות קיר (כריך 75 מ"מ):

צדדים ארוכים (6 מ'): 5 לוחות כל אחד → 10

דפנות קצרות (2.438 מ'): 2 לוחות כל אחד → 4

דלתות/חלונות-מותקנים מראש בלוחות צד קצרים-



רְכִיב	כמות לכל מודול	סה"כ (360)
רצפות טרומיות	1	360
גגות משולבים-במודולים	1	360
עמודי פינה	4	1,440
לוחות קיר סנדוויץ' 75 מ"מ	14	5,040





לכל קומה לבלוק:

אורך=48.76 מ'

רוחב=1.8 מ'

שטח=48.76 × 1.8=87.77 מ"ר

סה"כ מסדרונות: 3 בלוקים × 3 קומות=9 מסדרונות

שטח סיפון מסדרון כולל=9 × 87.77 ≈ 790 מ"ר

← בנוי עם קורות פלדה קלות וסיפון מתכת או ציפוי לוח סיבי צמנט.





מינימום 3 מגדלי מדרגות לכל בלוק (ליציאת אש בשני הקצוות ובאמצע)

סה"כ: 3 בלוקים × 3=9 מגדלי מדרגות

כל מגדל: 3 קומות, מסגרת פלדה קלה, מדרגות סורג

פלדה משוערת למגדל: -2.5 טון מטרי
→ סה"כ פלדת מדרגות: 22.5 טון מטרי





שטח תכנית גג לגוש: 48.76 מ' × 13.8 מ'=672.9 מ"ר

נניח גמלון או גג חד- עם שיפוע של 5 מעלות → שטח יעיל ≈ 675 מ"ר/גוש

מערכת קירוי:

קורות ראשים/מסבכים ראשיים @ מרווח של 6.0 מ' (מיושר עם חיבורי עומק מודול) → 3 מפרצים (0 מ', 6 מ', 12 מ')

Purlins @ 1.5 מ' oc

חיפוי גג 0.5 מ"מ PPGI

משקל פלדה מבנית: -12 ק"ג/מ"ר
→ לכל בלוק: 675 × 12 =8,100 ק"ג=8.1 טון
→ עבור 3 בלוקים:24.3 טון מטרי

חיפוי גג (PPGI, 0.5 מ"מ):

שטח כולל=3 × 675=2,025 מ"ר





פָּרִיט	כַּמוּת
מודולי מיכל	360
– רצפות טרומיות	360
– גגות מודול	360
– עמודי פינה	1,440
– לוחות קיר סנדוויץ' 75 מ"מ	5,040
אזור סיפון מסדרון מרכזי	790 m²
מגדלי מדרגות	6
– פלדה מבנית למדרגות	22.5 טון
מסגרת גג פלדה קלה	24.3 טון
חיפוי גג (0.5 מ"מ PPGI)	2,025 m²





העיצוב המוצע המותאם אישית על ידי CBC, עבור דיור מחנה הכרייה מציע פתרון יעיל המאזן בין פונקציונליות, בטיחות ומשיכה אסתטית. עם אופיו הניתן להרחבה ומודולרי, עיצוב זה מספק גמישות להתרחבות עתידית תוך שמירה על סטנדרטים גבוהים של תנאי חיים הן להנהלה והן לעובדים.







כדי להבטיח את היישום המוצלח, הבטיחות, העמידות והיעילות התפעולית של תכנון דיור מחנה הכרייה, יש להתייחס לשיקולים הנוספים הבאים:



שלמות הערימה: מודולים חייבים להיות מחוברים זה לזה בצורה מאובטחת באמצעות יציקות פינתיות ISO או מחברי ערימה ייעודיים כדי לעמוד בפני התרוממות רוח וכוחות סיסמיים. מערכת בתי המכולות שטוחה של CBC היא מהטובות בסין עם ניסיון של יותר מ-10 שנים בשוק מעבר לים, סיפקה לחברות כרייה מרכזיות כמו AMMAN, MTI באינדונזיה.

מערכת יסוד: השתמש ביסודות רפידות בטון, ברגים קרקע או יסודות ערימות בהתאם לתנאי הקרקע. יסודות חייבים להתיישר במדויק עם עמודי פינה של מודול. CBC יכול לספק פריסה והצעות עבור הקרן.

חיזוק רוחבי: ספק קירות חוצים- או גזירה בין מודולים (במיוחד במגדלי מדרגות וצמתי מסדרונות) כדי לשפר את היציבות הצידית בתצורות של 3 קומות. בית המכולות flatpack של CBC מספק X פלטה לכל בית מכולות טרומי בשני הצדדים הארוכים.





אש-לוחות מדורגים: לוחות סנדוויץ' לקיר וגג צריכים להשתמש בליבות-בלתי דליקות (למשל, צמר סלעים) עם דירוג אש מינימלי שלEI 30(30 דקות שלמות ובידוד). ל-CBC יש אפשרויות עבור לקוחות/פרויקטים שונים כגון כריך EPS לפרויקטים בעלות נמוכה, כריך צמר סלעים לעמיד אש, כריך PU לבידוד טוב יותר.

הפרדת אש: התקן מחיצות עמידות אש- בין מודולים אם קודים מקומיים דורשים מידור.

תאימות ליציאה: מסדרונות מרכזיים חייבים לעמוד בדרישות רוחב מינימליות (יותר מ-1.8 מ' או שווה ל-1.8 מ'), ומגדלי מדרגות חייבים לספק שני נתיבי מילוט עצמאיים לכל קומה בהתאם ל-NFPA או תקנות בטיחות כרייה מקומיות.

אזעקות עשן ומטפים: התקן בכל מודול ואזורים משותפים.

CBC יכול לספק התאמה אישית לפרויקטים שונים בהתבסס על דרישות שונות.





בִּדוּד: לוחות צמר סלעים בגודל 75 מ"מ או ליבת PIR משיגים בדרך כלל ערכי U- של ~0.35-0.45 W/m²K-מאודים התאמה לאקלים מקומי (חום או קור קיצוניים).

בקרת עיבוי: כלול מחסומי אדים ואוורור נאות למניעת התעבות בין תאי בסביבות לחות.

בידוד קול: ודא שמכלולי קיר/רצפה מספקים בידוד רעש באוויר גדול או שווה ל-40 dB בין החדרים, במיוחד עבור חדרי ניהול.





MEP Riser Zones: תכנן פירים אנכיים (משולבים במגדלי מדרגות או בקירות מסדרון) לקווי חשמל, מים, ביוב וטלקום.

חיבורי שירות טרומיים: לכל מודול צריך להיות יציאות שירות סטנדרטיות (כניסה/שקע מים, תקע חשמל, ניקוז) לחיבור מהיר-.

ניהול שפכים: חבר חדרי אמבטיה למערכת ספיגה מרכזית או למתקן טיפול; לכלול מיחזור מים אפורים אם קיימות היא בראש סדר העדיפויות.

ספק כוח: תכנן גנרטורים לגיבוי וגגות מוכנים-סולאריים אם אינם-מרשת.

בית המיכלים השטוחים של CBC כללו אתרים, כולם-מותקנים מראש בגג, בבסיס או בלוח הקיר, זהו מוצר טרומי במיוחד.





ADA/עיצוב כולל: לפחות 5% מהמודולים (או כנדרש על פי החוק המקומי) צריכים להיות נגישים-דלתות רחבות יותר, מתגלגלות-במקלחות, מוטות אחיזה.

אור ואוורור טבעיים: ודא שחלונות ניתנים להפעלה בכל המודולים; שקול חלונות קדרות או חלונות צוהר במסדרונות אם תאורת היום מוגבלת.

פְּרָטִיוּת: מקם חלונות כדי למנוע קו{0}}ראייה ישיר- בין חדרים מנוגדים; השתמש בזכוכית חלבית או תריסים במידת הצורך.





דרכי גישה: ספק דרכי גישה ברוחב 6 מ' מסביב לכל בלוק עבור רכבי חירום ומשאיות משלוחים.

מרווח בין בלוקים: שמור על הפרדה גדולה או שווה ל-6 מ' בין בלוקים לבטיחות אש וגישה לשירות.

הובלה מודולרית: אשר כי מודולים בגודל 6.0 מ' × 2.438 מ' תואמים לתקנות התחבורה בכבישים באזור (רוב מכולות המשלוח הסטנדרטיות הן ברוחב 2.438 מ', כך שבדרך כלל זה מקובל).





הגנה מפני קורוזיה: השתמש במסגרות פלדה מגולוונת ובציפויים בדרגה- ימית עבור אתרי כרייה בחופים או- עם לחות גבוהה. המסגרות העיקריות של בית המכולות שטוחות של CBC הן מגולוונות וצבועות היטב, אורך החיים יכול להגיע ל-15 ~ 20 שנים.

ניקוז גג: תכנן גג פלדה קל עם שיפוע מתאים (גדול מ-3 מעלות או שווה ל-3 מעלות) ומערכת מרזבים/פלטות למניעת בריכת מים.

מודולריות לשינויים עתידיים: תכנן חיבורים כדי לאפשר החלפה קלה של מודול, קונפיגורציה מחדש או ביטול בנייה לצורך העברה.





היתרי בניה: הגשת חישובים מבניים, תוכניות בטיחות אש ופריסה של האתר לרשויות המקומיות. CBC מספקת חישוב מבנה עבור בית המכולות השטוח, המבוסס על טעינת רוח של 150 קמ"ש.

השפעה סביבתית: צמצם את הפרעת הקרקע; השתמש בריצוף חדיר עבור שבילים; לנהל נגר מי סופה.

תקני בריאות תעסוקתית: לעמוד בתקני דיור לאומיים של ה-IAO או הכרייה עבור שטח רצפה מינימלי לאדם (בדרך כלל גדול מ-6 מ"ר לאדם או שווה לו).





גידור היקפי: התקן גידור מאובטח מסביב למחנה עם נקודות כניסה מבוקרות.

תְאוּרָה: ספק תאורת LED לאורך המסדרונות, המדרגות וההיקף לבטיחות בלילה.

הַשׁגָחָה: שקול סיקור טלוויזיה במעגל סגור בכניסות ובאזורים משותפים.





בדיקת איכות: ערוך בדיקות דליפות, בדיקות בטיחות חשמל ואימות מבני לפני האכלוס. ניתן להתאים את מיכל ה-flatpack של CBC בהתאם לתקנות המקומיות, במיוחד עבור מערכת החשמל והאינסטלציה.

מדריך למשתמש: ספק מדריך תפעול ותחזוקה למנהלי מחנות, כולל מיקומי סגירה- של שירות ונהלי חירום.

על ידי התייחסות לשיקולים אלו במהלך התכנון, הרכש והבנייה, ניתן לספק למחנה המודולרי של CBC אירוח בטוח, נוח, עמיד ותואם את הצרכים התפעוליים של פרויקט הכרייה תוך הבטחת רווחת הדיירים-.





דיור מחנות המכולה המודולרי של CBC מתאים במיוחד-לאזורים מרוחקים ועתירי משאבים-שבהם הבנייה המסורתית אינה מעשית בגלל לוגיסטיקה, אקלים או מחסור בתשתיות. אזורי יעד מרכזיים כוללים:

א. אוסטרליה

מַדוּעַ: ביתם של כמה ממכרות הברזל, הפחם, הזהב והליתיום הגדולים בעולם (למשל, אזור פילברה במערב אוסטרליה).

תנאים: אתרים מרוחקים עצומים, טמפרטורות קיצוניות, תקני בטיחות ולינה מחמירים (למשל, FIFO – טוס-במחנות-טיסות-אאוט).

לִדרוֹשׁ: צורך גבוה בפריסה-מהירה, כפרי עובדים עמידים ותואמים.

B. קנדה (הטריטוריות הצפוניות, אלברטה, קולומביה הבריטית)

מַדוּעַ: פעולות כרייה עיקריות בזהב, נחושת, ניקל ואלמנטים של אדמה נדירה.

תנאים: חורפים קשים, פרמפרפר, גישה מוגבלת לכבישים-חיוניים יחידות מודולריות עם בידוד גבוה.

תַקָנוֹן: דגש חזק על ייעוץ ילידים, הגנת הסביבה ורווחת עובדים.

ג. צ'ילה ופרו (אזור האנדים, דרום אמריקה)

מַדוּעַ: Leading global producers of copper and lithium; many mines at high altitudes (>3,000 m).

תנאים: פעילות סייסמית, אקלים צחיח, אתגרים לוגיסטיים בשטח הררי.

מְגַמָה: הגדלת הביקוש לדיור זמני- תואם ESG עם השפעה סביבתית נמוכה.

ד. אפריקה תת-תת הסהרה (למשל, הרפובליקה הדמוקרטית של קונגו, גאנה, נמיביה)

מַדוּעַ: עשיר בקובלט, זהב, יהלומים ואורניום.

תנאים: יכולת בנייה מקומית מוגבלת, חששות ביטחוניים, אקלים טרופי.

צוֹרֶך: מחנות מאובטחים, ניתנים להרחבה ומשוחררים בקלות שניתן להעבירם.

המזרח התיכון (ערב הסעודית, עומאן, איחוד האמירויות)

מַדוּעַ: הרחבת חיפוש המינרלים במסגרת תוכניות גיוון לאומיות (למשל, חזון סעודיה 2030).

תנאים: חום קיצוני, סופות חול, לוחות זמנים מהירים של הפרויקט.

הַעֲדָפָה: יחידות מודולריות-ממוזגות, עמידות בחול-עם מערכות MEP משולבות.

ו. אינדונזיה ופפואה גינאה החדשה

מַדוּעַ: יצרני ניקל, נחושת וזהב עיקריים.

תנאים: יער גשם טרופי, לחות גבוהה, עונות מונסון, לוגיסטיקה של האי.

דְרִישָׁה: חומרים עמידים- בפני קורוזיה, יסודות מוגבהים, פנים עמידים בפני-עובש.





סוג לקוח	מאפיינים
חברות כרייה מרכזיות	BHP, Rio Tinto, Glencore, Vale, Freeport-McMoRan, Barrick Gold - מפעילים מכרות-בקנה מידה גדול ואורך-אורך חיים הדורשים מחנות של 500-2,000+ אנשים.
כורים-בינוניים	Equinox Gold, Pan American Silver, Lundin Mining - זקוקים לפתרונות גמישים וחסכוניים עבור 100-500 עובדים.
חוקרים זוטרים	חברות קטנות יותר שעורכות קידוחים או מחקרי היתכנות - דורשות מחנות-לטווח קצר (6-24 חודשים) עם שחרור קל.
קבלני EPC	חברות כמו Fluor, Bechtel, Worley או Ausenco רוכשות לעתים קרובות מחנות כחלק מחבילות תשתיות מכרות סוהר.
ארגונים בבעלות ממשלתית או מדינה-	במדינות כמו סין (CMOC), רוסיה (Norilsk Nickel) או צ'ילה (Codelco), ישויות בגיבוי- של המדינה מנהלות את רכש הדיור.





מהירות פריסה: למכרות יש צורך במחנות הפועלים תוך 8-16 שבועות-מודולרי מקל-שנבנה ב-40-60% בזמן.

יעילות עלות: תלות נמוכה יותר בעבודה, איכות מבוקרת-מפעל ופוטנציאל שימוש חוזר מפחיתים את ה-TCO (עלות הבעלות הכוללת).

ESG ורווחת עובדים: כורים מודרניים עומדים בפני לחץ לספק דיור מכובד-חדרים פרטיים, חדרי רחצה, Wi-וחללי בילוי הם כעת הציפיות הסטנדרטיות.

גמישות במחזור החיים של הפרויקט: ניתן להרחיב, להקטין או להעביר מחנות כאשר שלבי המכרה משתנים.





דגם דיור מחנה המכולות המודולרי של CBC המתואר-כולל פרוזדור מרכזי-תאום, ערימה של 3- קומות עם קירוי פלדה קל - ממוקם באופן אידיאלי עבורפרויקטים גדולים של כרייה- באזורים מרוחקים של אוסטרליה, קנדה, אמריקה הלטינית ואפריקה. זה מתיישב עם הצרכים התפעוליים שלבתי כרייה גדולים וקבלני EPCשמעדיפים מהירות, בטיחות, מדרגיות ותאימות.

שילוב CBCהנדסה חזקה, עיצוב- ספציפי לאקלים ותפעול שירות מלא-(כולל ניקיון, תחזוקה וניהול שירותים) תופס את הערך הגבוה ביותר בפלח שוק צומח זה, יש לנו כבר מקרי פרויקטים מוצלחים רבים בפיליפינים, אינדונזיה, צ'ילה וכן הלאה.
