אומדן צריכת פלדה עבור מחסן מבנה פלדה טרפז פרואני

אומדן צריכת פלדה עבור מחסן מבנה פלדה טרפז פרואני



צורת תוכנית:טרפז

אורך: 190 מ'

רוחב: 80 מ' (קצה צר) / 116 מ' (קצה רחב)

שטח בניין: 18,620㎡

גובה המרזבים: 17.4 מ' (סדנה גבוהה)

סוג מבנה:מבנה מסבך, טווח רציף כ-22 מ' לכל טווח, מרווח מפרץ כ-24 מ'

תקן יישום:קודי בנייה מקומיים של פרו + עומס רוח מקומי, עומס שלג



בהתבסס על חוקי הבנייה המקומיים של פרו, דרישות עומס הפרויקט ומאפיינים מבניים (טווח גדול, גג גג גבוה), גדלי החתכים המבניים המומלצים הם כדלקמן, תוך שימוש בדרגת פלדה סטנדרטית פרואנית Gr.50 (מקבילה ל-ASTM A36) עבור כל הרכיבים, בעלת חוזק טוב, משיכות ומתאימה לפרויקטים של בנייה תעשייתית בפרו.



אקורד עליון ואקורד תחתון: פלדה -בחלק H, מותאמת לטווח של 22 מ' ולמרווח המפרץ של 24 מ'.

גודל מקטע: H400×200×8×10 ~ H450×200×10×12

הערות: גודל החתך גדל באופן מתאים כדי שהמסבכים בקצה הרחב (צד 116 מ') ישאו את העומסים האופקיים והאנכיים הגדולים יותר.

חברי אינטרנט ב-Truss: פלדה זווית ופלדה -במדור, משמשים לחיבור האקורדים העליון והתחתון והעברת עומסים.

פלדת זווית: L100×8 ~ L125×10 (עבור חברי אינטרנט כלליים)

I-קטע פלדה: I140×80×5×7 ~ I160×88×6×9 (עבור חברי רשת נושאים-כוח מפתח)



סוג חתך: פלדה בחתך H-, תואם לעומס המסבך ולגובה המרזבים של 17.4 מטר.

גודל מקטע: H450×250×10×12 ~ H500×250×12×14

הערות: חלק העמודים בקצה הרחב מעט גדול יותר כדי להבטיח יציבות מבנית תחת פיזור עומס לא אחיד.

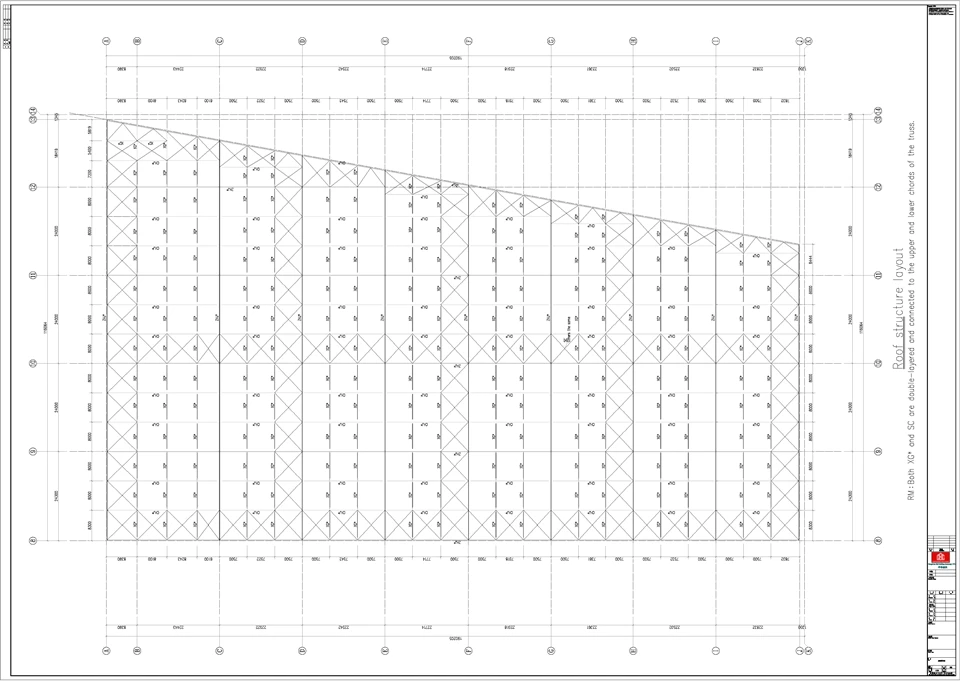

חיזוק (אקורד עליון ואקורד תחתון): פלדה עגולה או פלדה זווית, המשמשת להתנגדות לכוחות אופקיים (רוח, רעידת אדמה) ולשמירה על יציבות מסבך.

פלדה עגולה: φ20 ~ φ25

פלדה זווית: L80×6 ~ L100×8

מוטות קשר: צינור פלדה או פלדה עגולה, המשמש להעברת מתח אופקי בין מסבכים.

צינור פלדה: φ114×4 ~ φ140×5

פלדה עגולה: φ22 ~ φ28

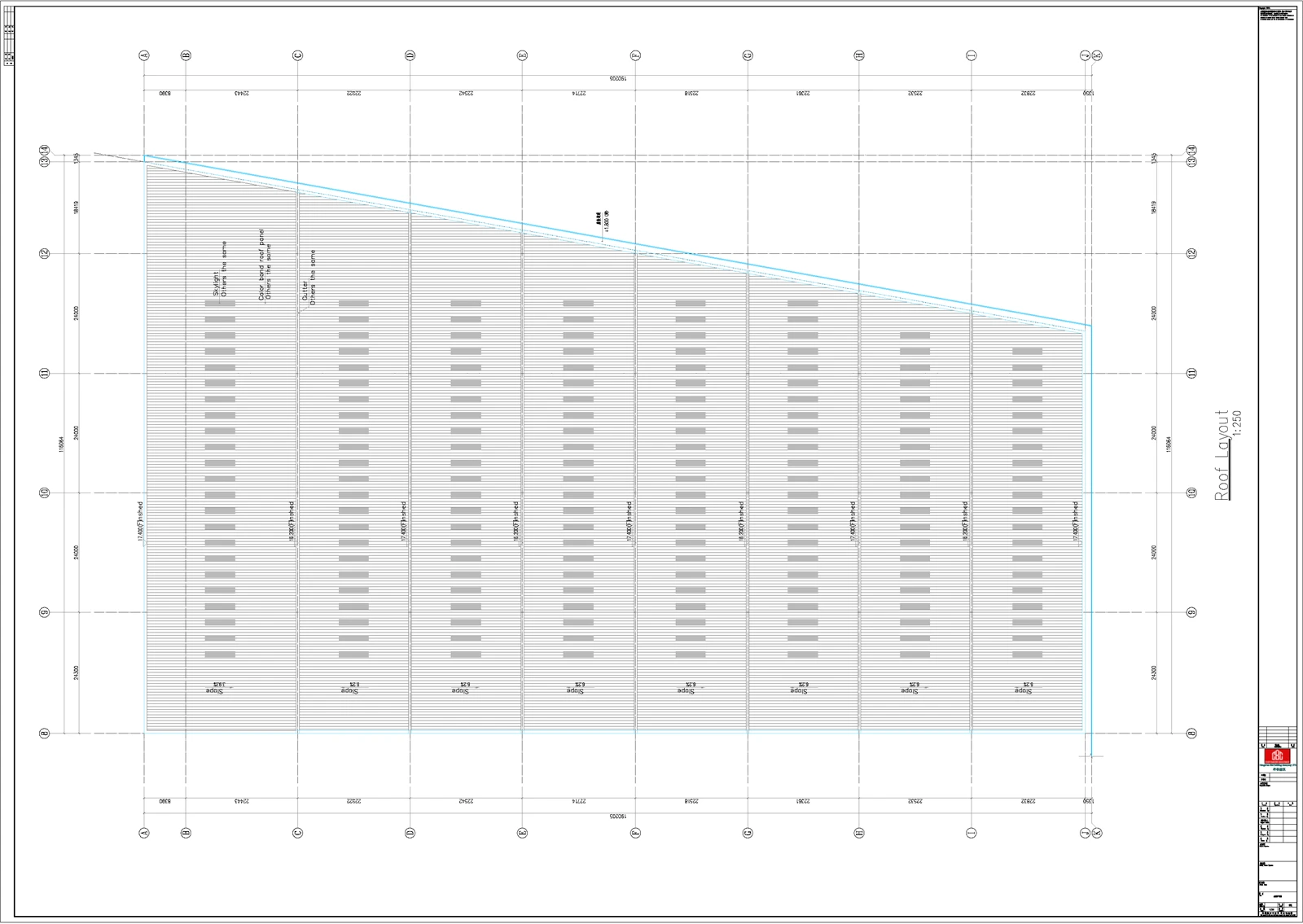

פורלינס (גג): פלדה בחתך C- או פלדה בחתך Z-, מותאמת לעומס הגג ולטווח.

גודל מקטע: C200×70×20×3.0 ~ C250×75×20×3.5

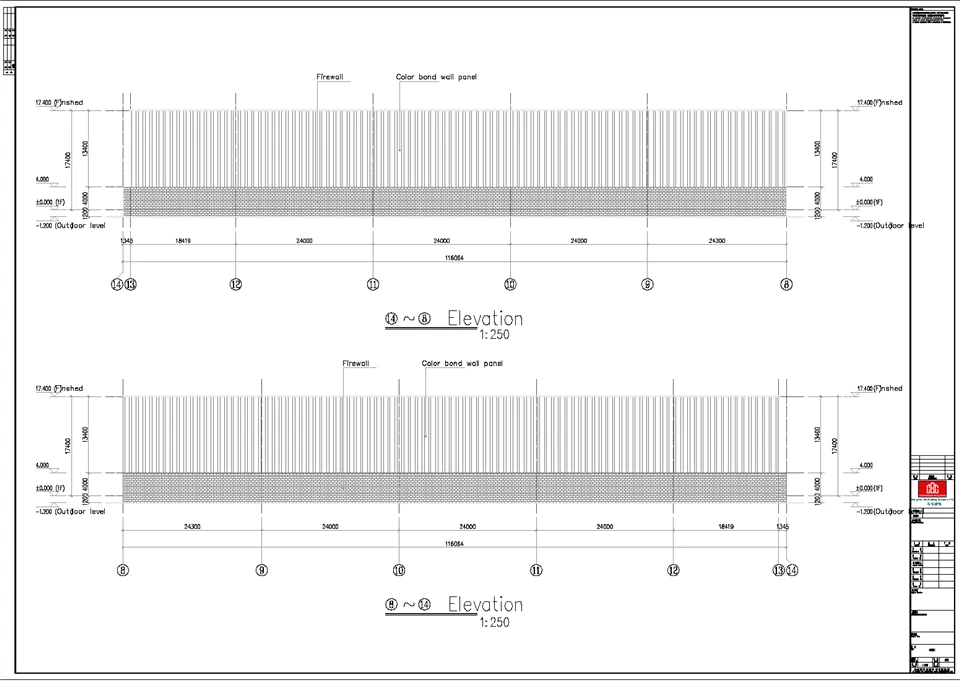

קורות קיר: פלדה בחתך C-, התואמות לעומס הקיר ולגובה.

גודל מקטע: C180×70×20×2.5 ~ C220×70×20×3.0



ברגים חוזק-גבוה: דרגה 10.9, התואמים את גודל החתך של מסבכים, עמודים וחיזוקים, עם טיפול-בגלוון חם- נגד קורוזיה.

ברגים ומסמרות הקשה עצמית{{0}: נירוסטה 304, המשמשת לחיבור פורלינס, קורות קיר ולוחות גג/קיר.



הנתונים הסטטיסטיים של החומרים המפורטים מבוססים על שטח הבנייה הכולל של 18,620 ㎡, גדלי המקטעים המומלצים וערך הניסיון של 38 ק"ג/㎡. הפירוט הספציפי של כל רכיב הוא כדלקמן (להצעת מחיר והפניית חומר):

סוג רכיב	מדד צריכת פלדה (ק"ג/㎡)	צריכת פלדה כוללת (טון)	פּרוֹפּוֹרצִיָה	הערות
רצועות ראשיות (אקורד עליון, אקורד תחתון, חברי אינטרנט)	18 ~ 22	372.4	52.6%	בהתבסס על האינדקס הממוצע של 20 ק"ג/㎡, רכיבי הנושא-הכוח העיקריים
עמודי פלדה	8 ~ 10	167.6	23.7%	מבוסס על המדד הממוצע של 9 ק"ג/㎡, תואם לגובה המרזבים של 17.4 מטר
מוטות חיזוק וקשירה	3 ~ 4	65.2	9.2%	מבוסס על המדד הממוצע של 3.5 ק"ג/㎡, מה שמבטיח יציבות מבנית
פורלינס וקורות קיר	5 ~ 6	102.4	14.5%	מבוסס על מדד ממוצע של 5.5 ק"ג/㎡, כולל שלד גג ושלד קיר
מחברים ואביזרים	0.5 ~ 1	9.3	1.3%	כולל ברגים-חוזק גבוה, ברגים-עצמיים וכו'.
סַך הַכֹּל	38	716.9	100%	סטייה קלה מההערכה הכוללת (±1.3%) עקב עיגול





סוג מבנה:סדנת מסגרת פורטל/מסבךעם תוחלת גדולה ומרזבים גבוהים, הדורשים צריכת פלדה גבוהה יותר מאשר בתי מלאכה רגילים.

תנאים אזוריים: עומסי הרוח והשלג באזורי החוף והרמה של פרו בדרך כלל אינם גדולים, ואין קור קיצוני, כך שאין צורך בצריכת פלדה נוספת לעמידות בפני קור.

ערך ניסיון (מסבכים + עמודי פלדה + חיזוקים + פורלינס + שלד גג ושלד קיר):

סדנה נמוכה רגילה: 25 ~ 30 ק"ג/㎡

מסבך גדול-עם גובה גג מעל 15 מ':35 ~ 45 ק"ג/㎡

פרויקט זה מאמץ אתערך בינוני-עליון של 38 ק"ג/㎡להערכה, בהתחשב בפריסה הטרפזית ובחלוקת עומסים לא אחידה.





צריכת פלדה כוללת=שטח בניין × מדד צריכת פלדה ÷ 1000

18620 ㎡ × 38 ק"ג/㎡ ÷ 1000 ≈707.6 טון

הצעת מחיר מומלצת/טווח הכנת חומר: 650 ~ 840 טון

עיצוב חסכוני: בערך650 טון(גודל קטע אופטימלי, מתאים לתנאי עומס כלליים)

בטוח/עומס כבד/עיצוב בסטנדרט גבוה: בערך840 טון(עיצוב שמרני, מתאים לעומס גבוה או לדרישות קוד קפדניות)





עומס רוח מקומי, עומס שלג ומקדם סיסמי: לאזורים שונים בפרו (חוף מול רמה) יש פרמטרי עומס שונים, שישפיעו ישירות על גודל המקטע של הרכיבים.

בין אם ישמנופים, מטענים תלויים ועומסי גג: תוספת של מנופים או עומסים כבדים אחרים תגדיל משמעותית את צריכת הפלדה.

האם הגג/קיר מאמץלוחות-כבדים ועובי כותנה בידוד תרמי: לוחות-כבדים יגבירו את עומס הגג, וכותנה בידוד תרמי עבה יותר תשפיע על חלוקת העומס הכוללת.

סוג מסבך:מסבך צינור / מסבך פלדה בקטע H- / מסבך פלדה זווית: לסוגי מסבך שונים יש צריכת פלדה שונה, ולמסבך צינורות יש בדרך כלל צריכת פלדה גבוהה יותר ממסבך פלדה זווית.

רמות עמידות בפני אש וקורוזיה ודרגות פלדה מקומיות פרואניות (כגון Gr.50): רמות גבוהות יותר של עמידות בפני אש וקורוזיה יגדילו את העלות ואת צריכת הפלדה, ודרגות פלדה שונות ישפיעו על בחירת גודל הקטע.

אם אתה יכול לספק את המידע הבא:

מיקום ספציפי (איזו עיר בפרו/חוף או רמה)

בין אם יש מנופים ועומסי גג

אני יכול לספק טווח ופירוק מדויקים יותר (מבנה ראשי/פורלינים/פלטה) בהתאםקודים פרואניים.
